FOG EXTRA

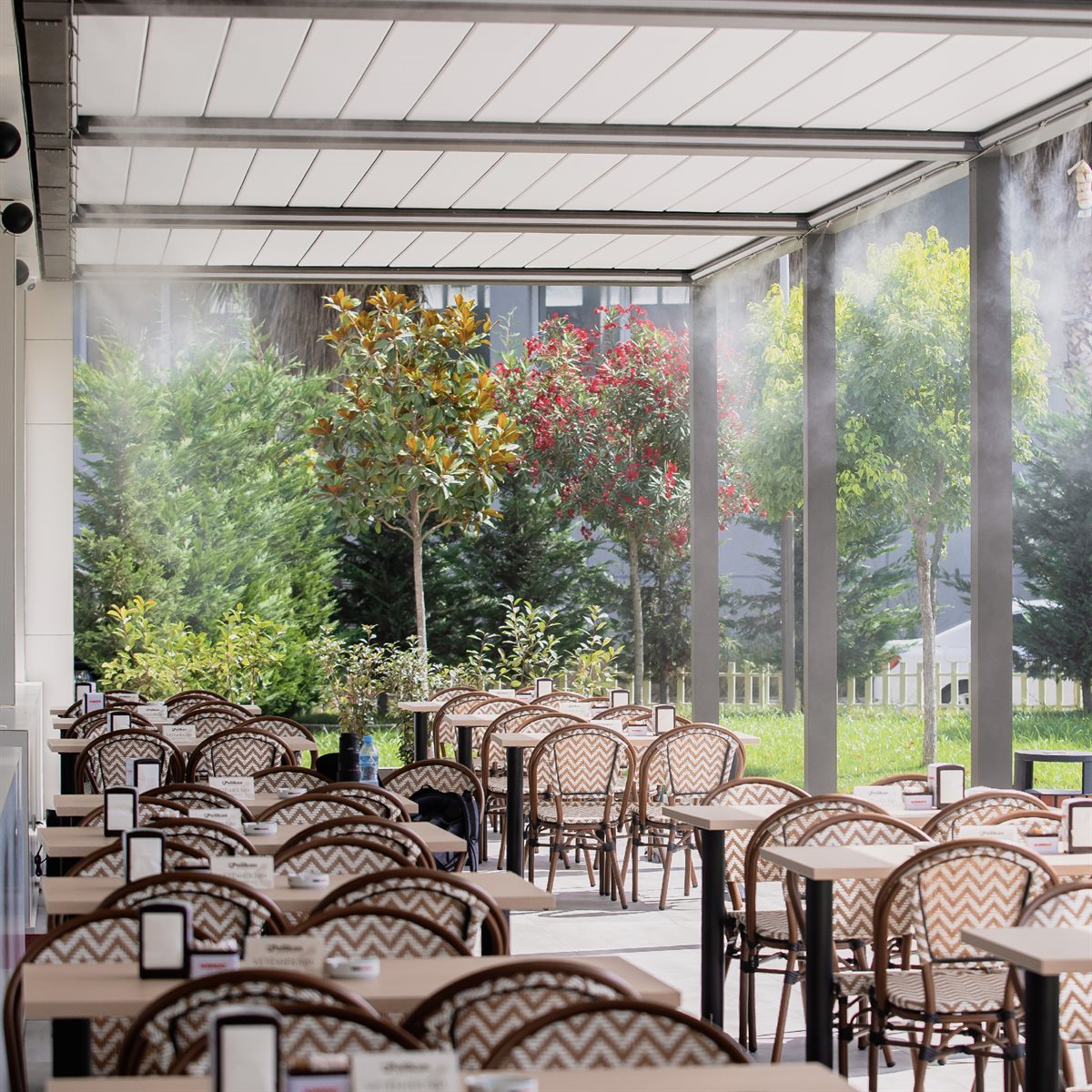

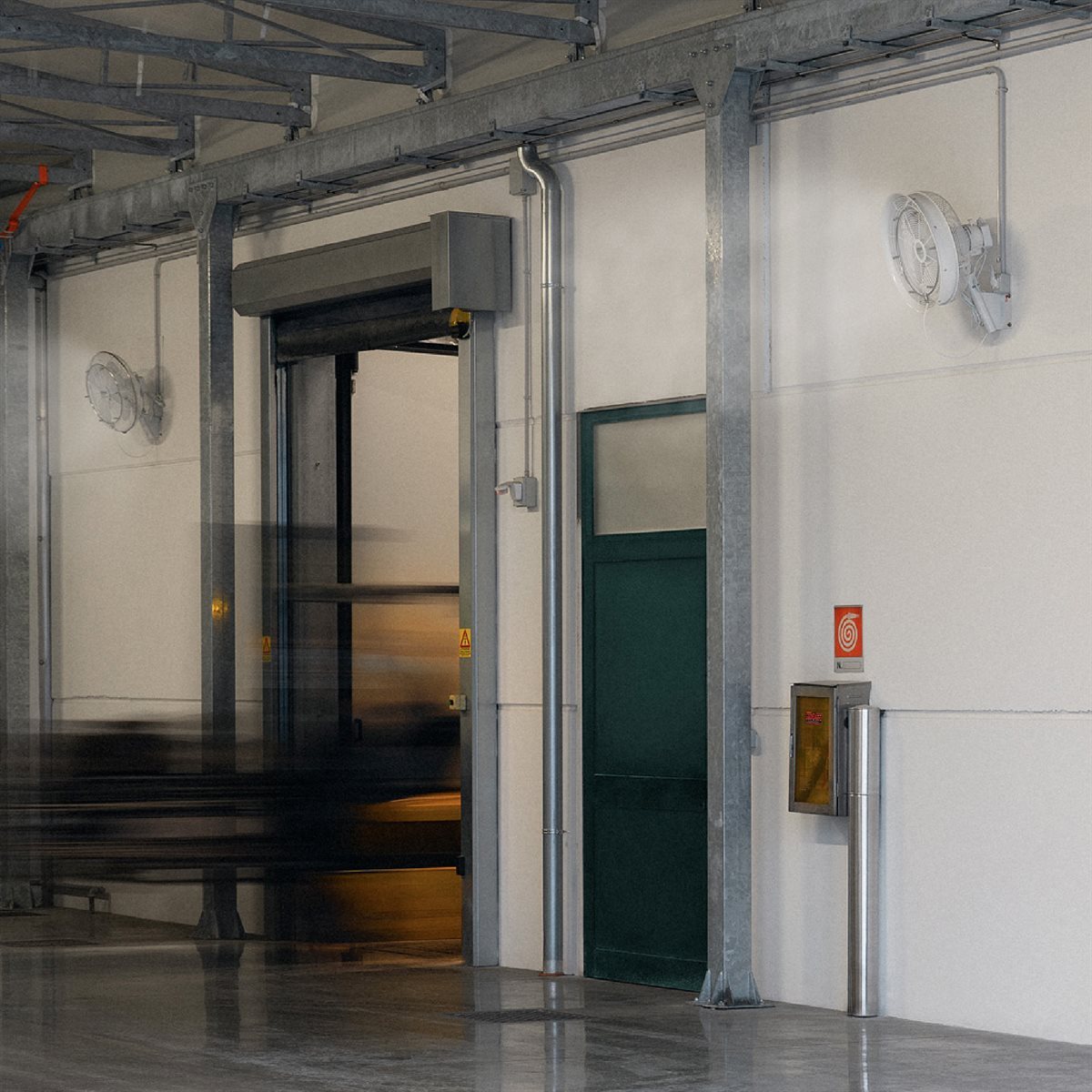

Compatto e versatile. È la soluzione più compatta e versatile per rinfrescare, creare effetti scenografici, umidificare, abbattere polveri e odori in aree di piccole e medie dimensioni. Ampia varietà di accessori e tipologie di linee abbinabili per essere utilizzato in molteplici campi di applicazione. Il nuovo quadro comandi permette una impostazione rapida e precisa dei tempi di lavoro e della gestione delle sonde opzionali collegate.

Nuovo sistema di sicurezza: in caso di rottura di un tubo delle linee ugelli fog l'impianto si blocca in automatico evitando l'allagamento dei locali in cui sono installate le linee.

Modulo fog 60 bar da 6 a 137 ugelli 50Hz
highlights
Idrotech-Misting-industriale-FogExtra_hi-li4
Optional. Con il kit ingresso acqua Idrobase: garanzia 2 anni
Idrotech-Misting-industriale-FogExtra_hi-li2
Dettaglio comandi Fog Extra
dati tecnici

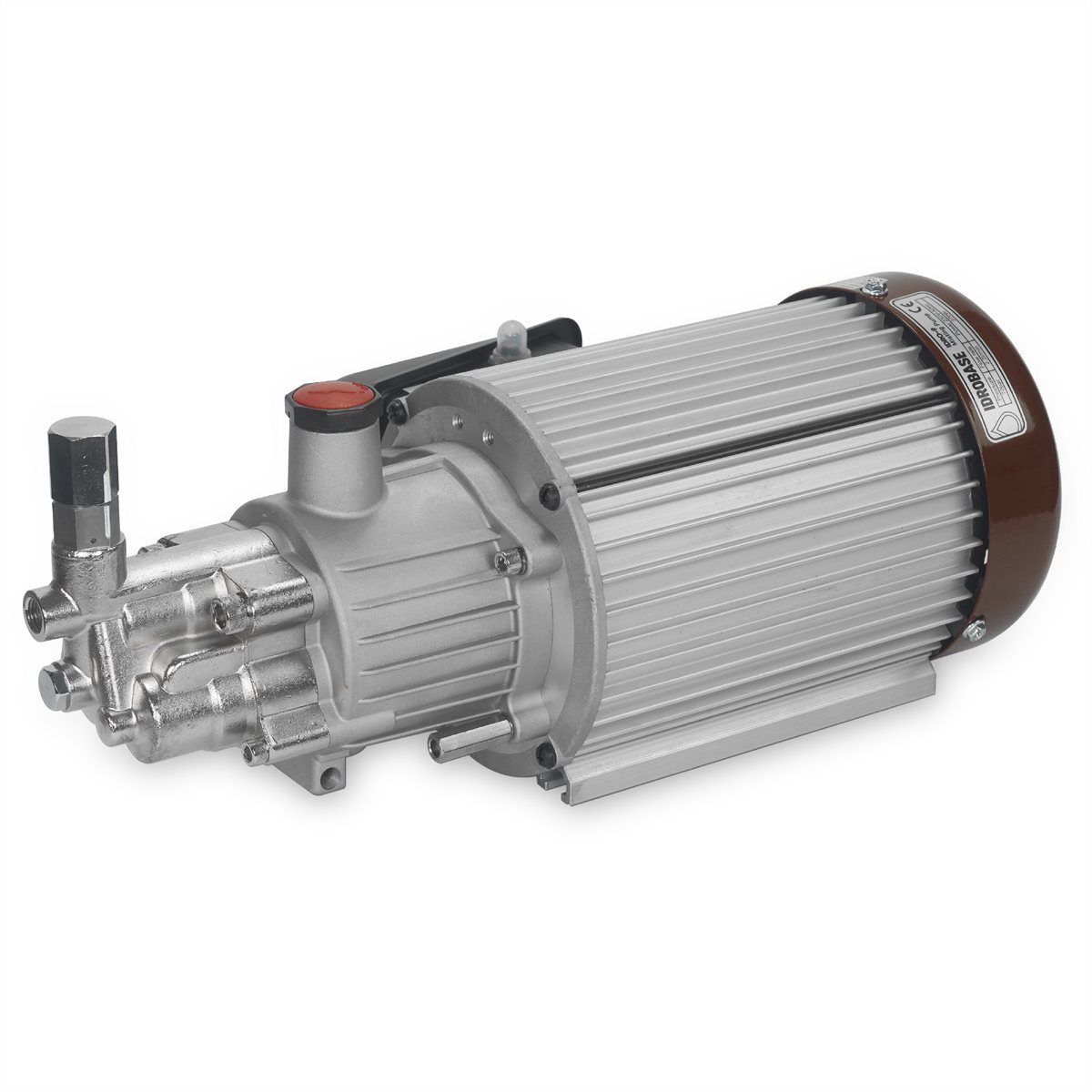

CODICE Modello Pompa *N. ugelli Pressione max Portata Potenza Peso
ZX.FL-05 Fog Extra 05/60 Pompa assiale a due pistoni 6 60bar 0,5l/min 125W (2x230V 50Hz) 15Kg
ZX.FL-1 Fog Extra 1/60 Pompa assiale a due pistoni 12 60bar 1l/min 200W (2x230V 50Hz) 15Kg
ZX.FL-11 Fog Extra 11/60 Pompa a bielle a tre pistoni 137 60bar 11l/min 1500W (3x400V 50) 35Kg
ZX.FL-2 Fog Extra 2/60 Pompa assiale a tre pistoni 25 60bar 2l/min 720W (2x230V 50/60Hz) 30Kg
ZX.FL-4 Fog Extra 4/60 Pompa assiale a tre pistoni 50 60bar 4l/min 950W (2x230V 50/60Hz) 30Kg
ZX.FL-6 Fog Extra 6/60 Pompa assiale a tre pistoni 70 60bar 6l/min 1180W (2x230V 50/60Hz) 30Kg
ZX.FL-8 Fog Extra 8/60 Pompa a bielle a tre pistoni 100 60bar 8l/min 1500W (3x400V 50) 35Kg
* Il numero massimo di ugelli è calcolato utilizzando un ugello di fattore portata 020 (0,082l/min) a 60bar
caratteristiche tecniche
Telaio in lamiera verniciato
Elettropompa da 1450g/min, 230V-50/60Hz
Valvola di by-pass
Elettrovalvola b.p. 230V-50/60Hz, ingresso acqua
Elettrovalvola a.p. 230V-50Hz, per depressurizzazione linea
Quadro elettrico completo di: interruttore termico ON/OFF, scheda elettronica per la gestione del sistema antigoccia e temporizzatore
Programmazione tempi pausa/lavoro
Dimensioni LxPxH: 600 x 300 x 300mm
Ingresso Slip-Lock ø10mm
Uscita Slip-Lock ø9,6mm
Pressostato a.p. per mancanza acqua e rottura tubo
optionals / ZX.FL-05
preview_accessori_idrotech_ZX0561
ZX.0561
Kit manometro in acciaio inox AISI 304, ø63mm, 1/4” M, 0-160bar
ZX0573-60-R
ZX.0573-60-R
Kit ingresso acqua 5” completo di stabilizzatore di pressione, G1/2” M-M, completo di: cartuccia filtro in filo avvolto da 5mcr, chiave serraggio e staffa fissaggio
ZX2322 Kit analisi durezza
ZX.2322
Kit analisi durezza dell'acqua
ZX1683(0)
ZX.1683
Confezione 15 pezzi cartucce di ricambio: 5" - 5 mcr
ZX1235
ZX.1235
Kit alimentazione idrica, composto da 3m tubo Rilsan d.10 attacco rapido maschio-femmina 3/4" F raccordo automatico tubo ø est. 19mm
ZX0573F60R38
ZX.0573F60R38
Kit ingresso acqua 5" completo di stabilizzatore pressione (Acque normali)
ZX0696-7-R_02
ZX.0696-7-RC
Kit ingresso acqua 7" completo di stabilizzatore di pressione per acque dure
ZX0695-7UV-RC
ZX.0696-UV-RC
Kit ingresso acqua 7" + sterilizzatore e stabilizzatore di pressione (Acque normali)
ZX0695-7UV-RC(0)
ZX.0695-7UV-RC
Kit ingresso acqua 7" + sterilizzatore e stabilizzatore di pressione per acque dure
ZX8074-RC
ZX.8074-RC
Kit ingresso acqua 10" + dosatore 0,2-2% e stabilizzatore pressione
ZX1260-38_Collettore
ZX.1260-38
Kit collettore 4 uscite con valvole a sfera
ZX1260-24ACDC_Collettoreelettrovalvole
ZX.1260-24AC
Kit collettore 4 uscite con elettrovalvole 24V AC
ZX1260-24ACDC_Collettoreelettrovalvole(0)
ZX.1260-24DC
Kit collettore 4 uscite con elettrovalvole 24V DC
ZXSU20
ZX.SU20
Sonda di umidità Fog Extra cavo 20m
IT0581 Kit Alimentazione idrica
IT.0581
Kit alimentazione idrica completo di filtro in rete e di tubo di collegamento da 3m (acqua)
ZXST20
ZX.ST20
Sonda di temperatura Fog Extra cavo 20m
